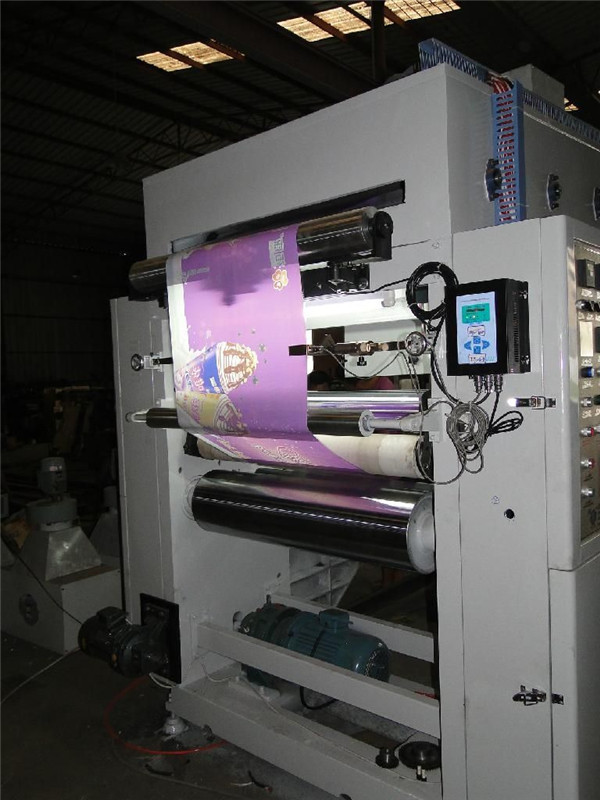

1. 放卷張力的操控

材放卷輥與涂布輥相互間的張力控制及第二基板放卷輥與復(fù)合輥相互間的張力控制。放卷時(shí)均選用被動式的恒支撐力放卷，因而放卷操作過程中隨之卷徑的減少，支撐力要做到基礎(chǔ)恒定，也要由磁粉制動器通過調(diào)整勻速轉(zhuǎn)動力矩來考慮支撐力勻速運(yùn)動的規(guī)定。同時(shí)是因?yàn)檫@兩段的間距較為短，之所以支撐力初始值的設(shè)定要小一點(diǎn)。特別注意的是膜卷越重。放卷張力越多越大;卷徑同樣時(shí)膜卷越寬，張力越大。

2. 干躁部分張力的操控

干燥部分支撐力是由涂布輥與包覆輥的速率差導(dǎo)致的。通常具體情況下復(fù)合型輥的速率要比涂布輥速率大0.05%～0.1%，那樣能夠確保膜處在平展的工作狀態(tài)。在干式復(fù)合機(jī)中利用調(diào)整電流量輸出來更改復(fù)合型輥與涂布輥的速率差，達(dá)標(biāo)調(diào)整正中間干燥部位的支撐力。一部分的張力除此之外受速率差的不良影響外，還與具體基材的申縮率、厚薄轉(zhuǎn)變、干躁溫度、干躁區(qū)域長短、膜的傳輸速度等關(guān)鍵因素相關(guān)。假如薄膜的申縮度越大，在支撐力功效下越更易變形，因此應(yīng)對于不一樣材料的薄膜適度調(diào)節(jié)電流量輸出，更改速度差，進(jìn)而獲得1個適合的張力值。假如基材的厚度不勻稱，復(fù)合輥和涂布輥的壓力就會起伏，進(jìn)而導(dǎo)致速率的轉(zhuǎn)變，也即危害了支撐力。假如一部分的張力太小或是沒有張力，即涂布輥的速率高于或相當(dāng)于復(fù)合輥的速度則會出現(xiàn)膜的褶皺，以至于導(dǎo)致膜堆積狀況，影響膠黏劑的涂布實(shí)際效果?？墒且膊豢梢赃^大，是因?yàn)槭芨稍餃囟鹊牟涣加绊?，張力太交流會使薄膜在遇熱的情況下造成不可逆性的拉申變形，以至于出現(xiàn)縱向的皺紋，導(dǎo)致復(fù)合膜的報(bào)廢。

3. 收卷張力的操縱

收卷張力控制就是指收卷輥與復(fù)合輥相互間的張力控制。在收卷時(shí)由磁粉離合器對卷芯施加壓力卷取轉(zhuǎn)距，根據(jù)卷取層間的磨擦轉(zhuǎn)達(dá)力，在最表層產(chǎn)生張力，此為收卷張力。其操縱的目地也是使復(fù)合好的膜卷成情況最合適的膜卷?，F(xiàn)階段常見的有3種張力控制方法：

1)恒張力控制。因?yàn)槿窟^程中張力維持一致，張力設(shè)定值小時(shí)，收卷不齊而導(dǎo)致偏卷、偏心狀況;張力設(shè)定值大時(shí)，收卷后薄膜無法非常好地收縮而殘存一部分張力，形成1個過大的收攏力，進(jìn)而使里層薄膜因受擠壓成型而變形，或造成硬卷狀況。因而這類方法只適用于卷徑較小的膜卷。

2)等力矩張力控制。由公式：M=FR可知隨著卷徑的增加收卷張力將越來越小，而且為了提高生產(chǎn)效率，復(fù)合膜卷的直徑越來越大，因此收卷張力將會非常小，使得膜卷不緊;同時(shí)膜卷也越來越重，它需要一個很大的轉(zhuǎn)矩才能轉(zhuǎn)動，所以恒力矩的張力控制就不能滿足要求了。

3)錐度張力控制。實(shí)踐證明采用錐度張力控制基本能解決上述問題，復(fù)合膜的寬度可達(dá)1140mm，收卷直徑可達(dá)350mm。根據(jù)經(jīng)驗(yàn)公式：L=3.14(R2-D2)/(4T)可得卷徑隨輸出電壓變化的曲線 (注：收卷時(shí)轉(zhuǎn)動力矩以電壓形式輸出)其中：L為復(fù)合膜的長度，R為膜卷外徑，D為卷芯外徑，T為復(fù)合膜厚度)。

這是由于隨著卷徑的增加，膜卷逐漸加重，因此需要一個適宜的轉(zhuǎn)矩帶動收卷輥轉(zhuǎn)動。但是受實(shí)際工作條件和環(huán)境的影響，如膜的性能(包括厚薄度、伸縮率等)溫度、運(yùn)行速度、電壓的穩(wěn)定性等因素而不是一條理想的直線。因此要很好地控制張力須綜合考慮多種因素。

另外收卷時(shí)應(yīng)注意收卷力矩過大，在膜層間將會產(chǎn)生滑動，結(jié)果在最外層不能產(chǎn)生所設(shè)定的張力值，影響張力的實(shí)現(xiàn)。如果沿著卷取方向發(fā)生層間滑動，膜卷會卷的太緊，在中心部發(fā)生"菊花瓣"樣的皺紋。同時(shí)，如果張力變化過于激烈，隨收卷輥的旋轉(zhuǎn)膜卷會發(fā)生橫向滑移，產(chǎn)生偏卷現(xiàn)象。在收卷時(shí)采用錐度張力控制，因此錐度值和初始轉(zhuǎn)矩的設(shè)定很重要，應(yīng)根據(jù)復(fù)合膜的結(jié)構(gòu)有所改變，最終使復(fù)合好的膜卷成狀態(tài)最好的膜卷。

收卷張力控制還要做到大小適宜，通常情況下，復(fù)合膜在卷取前要充分冷卻，使復(fù)合膜定形同時(shí)也為增大膠粘劑的內(nèi)聚力。若不經(jīng)冷卻，就要加大收卷張力，使膜卷緊，如果收卷太松，有松弛現(xiàn)象，則會因?yàn)榛らg膠粘劑未充分的交聯(lián)固化，內(nèi)聚力小而發(fā)生相對滑動，出現(xiàn)隧道現(xiàn)象。如果收卷張力太小，膜卷會因內(nèi)松外緊而偏卷或內(nèi)層出現(xiàn)褶皺，不但影響外觀還影響復(fù)合膜的機(jī)械性能。
